VIJAK-TURBO-MGL8-AW30-(A2K)-7,5X122
br. art. 0234 830122
Nije dostupno
Trebate više informacija?
Kontaktirajte nas putem telefona ili e-maila?
Please login to Webshop to report a bug
Gradevinski (turbo) vijak Ø7,5 mm za distantnu ugradnju ramova stolarije Amo® III, male glave Ø8,0 mm sa prihvatom AW30 (tip 2), celik pocincan, plavo pasiviran

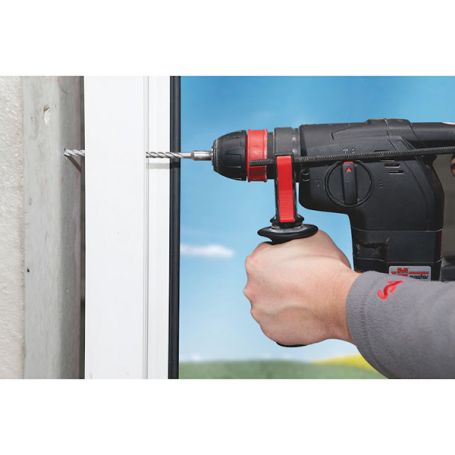

Za pricvršcivanje prozora u beton i cvrstu blokovsku zidnu gradu. Sa malom cilindricnom glavom. Pocincani celik, plavo pasiviran, RW 30 pogon
Podrucje primjene:
Smjernice za planiranje i izvodenje ugradnje prozora i kucnih vrata, izdanje 2020.
Art.-Nr. 5995 000000
Ucvršcivanje mora sigurno prenositi sve standardne sile koje utjecu na prozor, što podrazumijeva i konstrukciju i temelje. Ukupno opterecenje se stoga mora izracunati iz npr. opterecenja prozora, opterecenja vjetrom i živog opterecenja (vidi DIN 1055). Važecim propisima o gradenju propisano je da gradevine i njihovi sastavni dijelovi moraju biti planirani na nacin da ne ugrožavaju život i zdravlje ljudi i ne ugrožavaju javnu sigurnost. Pricvršcivanje prozora takoder mora biti u skladu sa ovim kriterijem.
Kada se osiguravaju zidovi sa prozorima u skladu sa bivšim standardom DIN 18056 ili elemenati sa površinom vecom od 9 m², kao i staklene površine otporne na pad kako je navedeno u njemackim tehnickim pravilima za sigurnosno staklo (TRAV) ili DIN 18008-4, potrebno je pridržavati se sljedeceg:
Norma DIN 18056 primjenjivala se na prozorske zidove sa minimalnom površinom od 9 m² i minimalnom dužinom stranice od 2 m na najkracoj stranici. Za ovu primjenu treba koristiti anekre sa odobrenjem za gradevni proizvod, evropskim tehnickim dopuštenjem ili sa pojedinacnom odobrenjem. Slicno tome, samo ankeri sa odobrenjem za gradevinske proizvode, evropskim tehnickim dopuštenjem ili sa pojedinacnim odobrenjem moraju se koristiti za pricvršcivanje stakla otpornog na pad kako je navedeno u njemackim tehnickim pravilima za sigurnosno ostakljenje (TRAV) ili DIN 18008-4.
Za pricvršcivanje prozora u beton i cvrstu blokovsku zidnu gradu. Sa malom cilindricnom glavom. Pocincani celik, plavo pasiviran, RW 30 pogon
- Kratko vrijeme montaže, nisu potrebne tiple ili alat za postavljanje
- AW pogon za duži vijek trajanja bita, poboljšan prijenos snage
- Probojna montaža
- Visoka nosivost zahvaljujuci pozitivnom prijanjanju
- Gotovo bez ekspanzijskih sila prilikom postavljanja
- Moguca montaža prozora bez bocnih ležajeva i odstojnih blokova (ovisno o situaciji ugradnje, potvrditi ift alatom za montažu)
- Pozitivno-zakljucavanje, uklonjivo ankerisanje bez ekspanzijskog pritiska
- Funkcija nosivosti zadržana, cak i pod toplotnim opterecenjem
- Testirana otpornost na požar u trajanju od 120 minuta
Podrucje primjene:
- Montaža prozorskih okvira, bez naprezanja, od drveta, plasticnih materijala i aluminija.
- Spajanje prozorskih okvira.
- Ucvršcivanje nosaca za prozore, zakretne armature i udarnih pandži (kratka izvedba tipa 3).
Smjernice za planiranje i izvodenje ugradnje prozora i kucnih vrata, izdanje 2020.
Art.-Nr. 5995 000000
Ucvršcivanje mora sigurno prenositi sve standardne sile koje utjecu na prozor, što podrazumijeva i konstrukciju i temelje. Ukupno opterecenje se stoga mora izracunati iz npr. opterecenja prozora, opterecenja vjetrom i živog opterecenja (vidi DIN 1055). Važecim propisima o gradenju propisano je da gradevine i njihovi sastavni dijelovi moraju biti planirani na nacin da ne ugrožavaju život i zdravlje ljudi i ne ugrožavaju javnu sigurnost. Pricvršcivanje prozora takoder mora biti u skladu sa ovim kriterijem.
Kada se osiguravaju zidovi sa prozorima u skladu sa bivšim standardom DIN 18056 ili elemenati sa površinom vecom od 9 m², kao i staklene površine otporne na pad kako je navedeno u njemackim tehnickim pravilima za sigurnosno staklo (TRAV) ili DIN 18008-4, potrebno je pridržavati se sljedeceg:
Norma DIN 18056 primjenjivala se na prozorske zidove sa minimalnom površinom od 9 m² i minimalnom dužinom stranice od 2 m na najkracoj stranici. Za ovu primjenu treba koristiti anekre sa odobrenjem za gradevni proizvod, evropskim tehnickim dopuštenjem ili sa pojedinacnom odobrenjem. Slicno tome, samo ankeri sa odobrenjem za gradevinske proizvode, evropskim tehnickim dopuštenjem ili sa pojedinacnim odobrenjem moraju se koristiti za pricvršcivanje stakla otpornog na pad kako je navedeno u njemackim tehnickim pravilima za sigurnosno ostakljenje (TRAV) ili DIN 18008-4.
