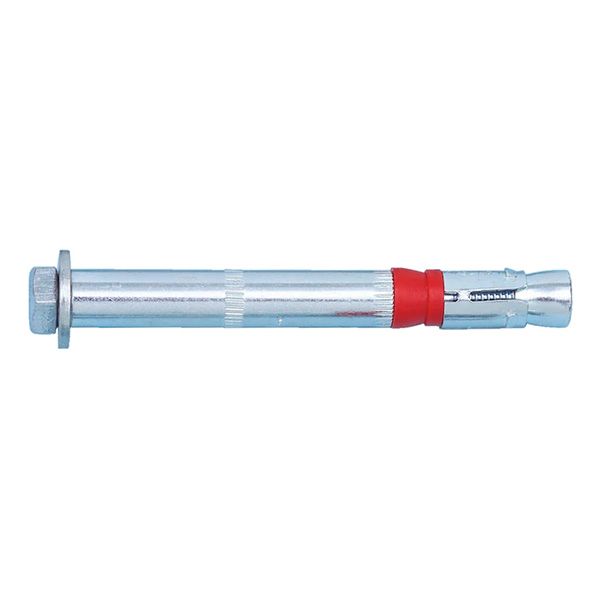

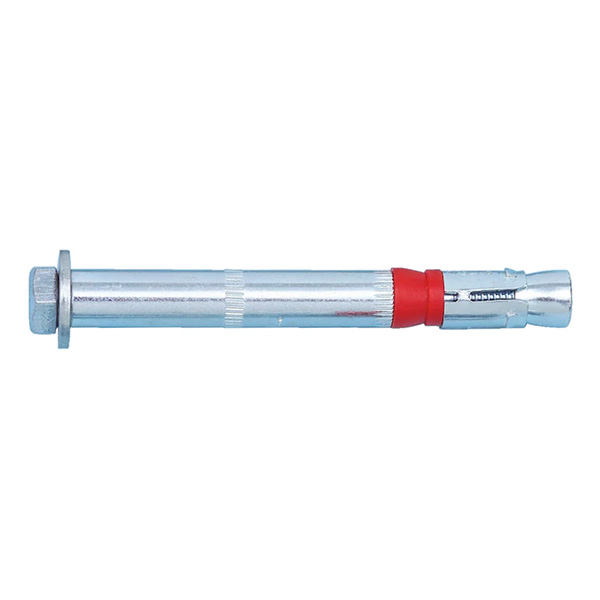

TIPLA-(W-HAZ/S)-VISOKOPT-(A2K)-0-M10X93

Podrucja primjene:§ Upotrebljiv za podrucja teških opterecenja§Tipla se smije koristiti, sa europskim tehnickim odobrenjem, u armiranom i nearmiranom normalnom betonu klase cvrstoce od najmanje C20/25 i najviše C50/60 po EN 206: 2000-12§Ankerisanje sa europskim tehnickim odobrenjem u betonu sa pukotinama (zona istezanja) i betonu bez pukotina (zona pritiska)§Tipla se smije primjenjivati za ankerisanje pretežno mirujucih (statickih) (npr. vlastita težina, postrojenja, skladišni materijali) ili kvazi mirujucih (statickih) (npr. fasade, ograde/rukohvati) opterecenja§Primjenjiv u betonu < C20/25 i u prirodnom kamenu otpornom na pritisak (bez odobrenja)§W-HAZ se smije upotrebljavati u unutrašnjim, suhim prostorijama§Pogodan za pricvršcivanje metalnih konstrukcija, metalnih profila, konzola podnih ploca, stubova, kablovskih trasa/regala, cijevovoda, ograda, mašina, itd. Prednosti:§Visoka opterecenja, mali osni i rubni razmak§Prodorna montaža§Može se odmah opteretiti – bez cekanja Široka paleta izvedbi§§velike mogucnosti primjene§Sigurnost montaže primjenom propisanih obrtnih momenata kod ankerisanja Osobine:§Kontrola snage/kontrola obrtnog momenta ekspanzione tiple od galvanski pocincanog celika u velicinama M6, M8, M10, M12, M16 i M20§Galvanski pocincani celik: Europsko Tehnicko Odobrenje ETA-02/0031 (Opcija 1, beton sa i bez pukotina)§Dimenzionisanje po „Odredbama za europsko tehnicko odobrenje (ETAG) za metalne tiple za ankerisanje u betonu“ dodatak C, metoda mjerenja A§Otpornost na vatru:§§R30, R60, R90 i R120: Tehnicki Report TR 020 „Ocjena ankerisanja u betonu u odnosu na otpornost na vatru (sadržano u ETA-02/0031)“;§§F30, F60, F90 i F120: opterecenje na vatru po DIN 4102-02: 1977-09 (temperaturno-vremenska krivulja)
